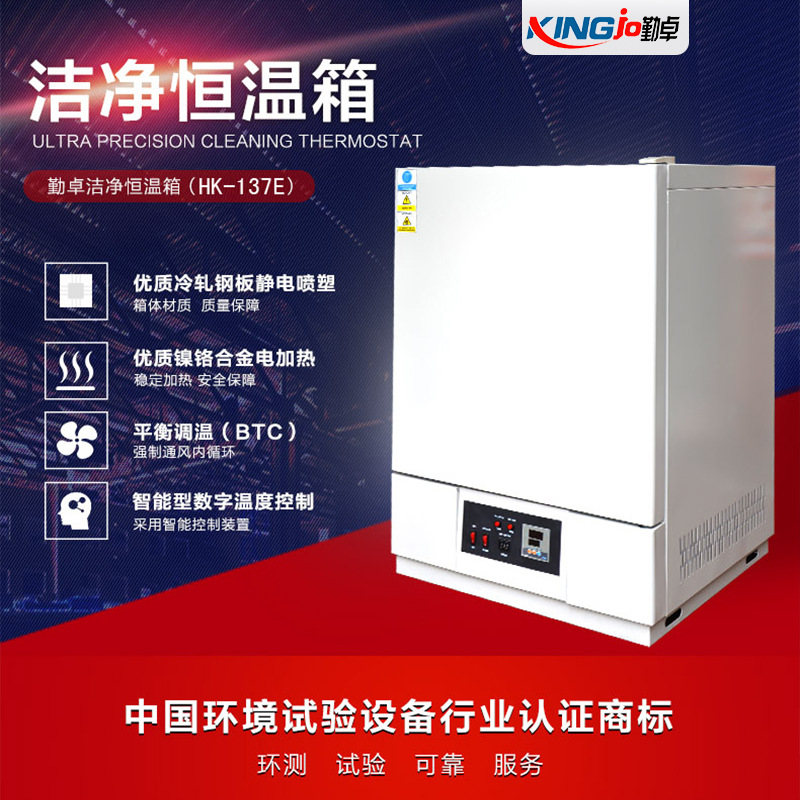

百級無塵烤箱技術方案書
一、 百級無塵烤箱技概述
根據用戶要求、提出的設計思路，該設備主要用於電子，電器，塑膠，液晶顯示器的高溫老化，幹燥固化之用。加熱方式采用經典的熱風循環原理，大大提高了溫度的均（jun1）勻性。爐膛內腔全部采用岩棉板材製作而成；溫度控製儀表選用智能程序控溫儀控溫，其具有P、I、D 參數自整定和人工修訂功能，同時具有超溫、欠溫、斷偶等斷電報警保護功能。是目前國際、國內比較成熟、先進的控製儀表。爐體結構根據國外圖紙細化分解加工而成，外型優化處理，是企業批量生產的理想設備。
二、 百級無塵烤箱技設備優越性能
因為有著專業的無塵設備和幹燥設備的設計理念；豐富的纖維材料專用幹燥設備設計經驗；本著充分結合用戶工藝需求的設計思想。我司產品的性能除了具有老化設備一般的基本性能外，以下性能顯得更加優越：
1、 整機運行穩定、可靠—經過幾次的完善，優化，細節改進，核心部件的質量控製，加上生產工藝的固化；設備整機運行穩定、可靠。
2、 溫控精確性、穩定性高—先進的溫控儀表，獨特的控製方式，合理的功率分布， 溫度的精確性、穩定性達到了最佳狀態，提高了產品的幹燥處理品質。
3、 溫度均勻性、重複性好—該爐采用經典的熱風循環加熱，高品質的輕質纖維材料，設備的溫度均勻性、重複性有了很好的提高和改善。
三、 百級無塵烤箱技主要性能指標參數：
|
項次 |
內 容 |
規 格 |
|
1
2
3
4
5
6
7
8
9
10 11
12
13
14
15
|
電源
內尺寸 外尺寸
溫度範圍
結構設計
溫度控製器
控製方式
循環係統
電熱器
安全裝置
配備 內部裝置
保固
功能特色
安裝場地
說明
|
AC380V 3φ 50HZ 10KVA
W600mm×D600mm×H600mm(單箱尺寸) W1500mm×D1250mm×H1580mm（參考尺寸）
常溫~200℃，常溫~150℃約需時間20分鍾（空爐測試）. 溫度均勻度±2%℃（空爐測試）。控製精度±1℃.
采用雙箱獨立控製設計方案，控製箱位於機台右側。 內桶:采用進口SUS430鏡麵不鏽鋼板,並經驗性蘇打水清潔,去油汙避免烘烤時產生PARTICLE. 中桶:采用進口SUS430鏡麵不鏽鋼板,並經驗性蘇打水清潔,去油汙及氬焊密封加工(防汙染). 外部采用SUS430鏡麵不鏽鋼板製作 采用正廠中央玻璃纖維公司出品,120K級高密高保溫板製造. 采用電磁式門扣，易開易關，堅固耐用。
采用7英寸全觸摸+溫度模塊控製，TFT液晶顯示，1024*600分辨率，傳感器萬能輸入，100ms采樣周期，進口PID模塊，0.1%控製精度，每個溫區10組PID，30個工藝，每個工藝30步 2.無紙記錄功能，記錄1200天數據，可直接U盤導出溫度曲線。 3.internet,遠程監控功能。 4.數字設定、截止溫度、恒溫計時報警、超溫警報等功能. 5.每箱一組超溫警報，超溫→故障指示燈亮及BZ警報，提醒員工有故障，同時自動切斷加熱，保證生產安全。
1.訊號來源:采用日製進口CA感應棒±0.5%. 2.輸出被控製元件:SSR無接點訊號輸出.
采用平麵水平側邊送風後經H.E.P.A.Filter36″×24″×5-7/8″. 過濾，過濾效率99.97%, 無塵等級：Class100 排氣口3″φ(附自動啟閉風門),以達到強烈循環效果而降溫.
采用日製進口覆套式電熱器(SHEATHED HEATER)無塵化電熱發生器.
漏電斷路器、控製線路保險絲裝置、超溫防止保護裝置、電流過電流保護裝置、馬達過電流保護、機台異常蜂鳴器警示、逆向防止器、門麵安裝開關.所有電器配件皆采用符合國家標準之一級標準。
隨機附3米之電源線。 箱內均分2層，每層高約300mm，配不鏽鋼鏤空柵盤2個可活動。
1. .保固期限為一年。(除自然災害、電力異常、人為使用不當等造成之損壞外，本公司完全免費維修)。 2. 保修期外，終身服務並酌情收費。
1.升溫速率好，烘烤出來的產品品質好，溫度穩定性能強，均勻可靠。 2. 安全保護設施設備齊全，安全性能高。 3. 多層隔熱設計，密封性好，外表溫度低。 4. 整機內部密封製作，外箱鏡麵不鏽鋼製作，外形美觀大方。 5. 節能降耗，恒溫後的輸出功率是整機功率的1/3。 6. SSR控製，溫度波動緩衝小。
1. 地麵平整，通風良好 2. 設備周圍無強烈震動，無強磁場影響 3. 設備安裝距離牆麵至少保留600mm距離 4. 設備周圍無易燃，易爆腐蝕性物質及其粉塵
1、 此為無塵烤箱，正常使用時常開、關門，拿、放取產品；會受到外界環境因素的影響，對周圍環境要求較高，故要求周圍車間環境務必要保持較高的潔淨度 2.原則上要與烤箱的潔淨等級相匹配，才是最好的使用模式 |
四、 百級無塵烤箱技設備結構介紹
百級無塵烤箱由熱工結構、爐體機械框架結構、熱風循環係統、溫度控製係統、空氣過濾係統等五大部分組成。
1、熱工結構、機械框架結構
熱工結構有加熱部件和保溫材料兩大部分構成，加熱部件選用耐高溫 1000℃型高溫發熱器，鎳鉻合金材料製作。材料純度高、性能穩定，另外通過精確的功率計算，合理設計發熱體表麵熱負荷餘量，從而保證電阻絲在長期使用中壽命。保溫材料采用高品質的輕質岩棉材料，其極輕的容重、 較小的導熱係數，大大提高了保 溫效果、降低了設備重量，又避 免了粉塵的汙染，同時在保溫層 腔體結構上采取管型方式連接， 有效降低連接件的熱傳導，在保 證了強度的同時，降低了設備表 麵溫升。
機械框架結構由型鋼連接不鏽鋼板而成。內腔風道、風機葉輪、網孔板、調節導向板材料全部選用高溫鋼板材。右側側麵及頂部選用不鏽鋼孔板，設計有進氣口，和廢氣排放口，進和排放致力於為熱能技術、工程提供一流的解決方案。布置離心式的循環風機，風機與爐膛之間用網孔板隔開。密封采用優質矽橡膠條密封，確保設備外型美觀、良好的密封結構。
2、熱風循環係統
熱風循環烤箱係統由離心風機、循環風道、進氣口、調節閥、排氣口、回風腔、高效過濾器等部件組成，速度連續可調，在試機前進行嚴格動平衡試驗；循環風道經過合理設計，符合產品分布擺放需要；進氣口於適時補充新氣；調節閥、采用極為獨特、風量適時可調的控製原理， 保證微分式調節；排氣口通過引風管至車間頂，便排放汙染的廢氣，降低循環風中物質的濃度。
3、溫度控製係統
溫度控製采用經典的閉環控製係統控製。
溫度控製儀表采用智能程序控溫儀，要求 P、I、D參數自整定和人工修訂功能，同時具備斷偶、超溫和欠溫斷電報警保護功能；進口電力調整器，移相觸發，實現無級調壓，升溫平穩。測溫元件采用K分度熱偶。由於程序智能溫控儀表同時具有PID參數自整定功能，無須操作人員的幹預，可自行根據熱慣性係數的變化來消除幹擾因素、調節溫度變化，從而滿足不同溫度工藝要求，在設備運行過程中無須監控。關鍵電氣元件采用優質的進口產品，做到高性能、免維護，提高了設備運行的穩定性。測溫元件采用凱裝的K分度熱電偶，控製櫃與爐體一體化，控製麵板上設有智能化溫度控製和顯示儀表、電源開關、控製開關、指示燈等。櫃內有散熱風扇。控製麵板上各種儀表、開關等有相對應的中文標牌和銘牌，設備的關鍵電氣元件采用優質的進口產品，提高了設備運行的可靠性。
4.空氣過濾係統。
采用耐高溫300度之進口高效過濾器，過濾效率99.97%，使用壽命長。
五、 設備工作環境
1、供電配置；380V±10%； 50HZ，三相五線製，功率：10KVA
2、設備環境大氣壓力：86.0～106.0Kpa
3、設備環境空氣濕度：＜85%RH
