電磁式振動台GJB/1217A-2009中衝擊測試要求

發布時間: 2023-07-31    來源:勤卓環試

連接器的日常使用中有諸多的測試指標要求,今天小編要和您分享的文章內容是,振動測試。GJB/1217A-2009試驗標準中,有提到脈衝試驗,他具體的測試方法是怎樣的呢?下麵咱們就好好的了解一下吧! 電磁式振動台的衝擊效果應達到如圖 1 或圖2 規定的輸入衝擊脈衝衝擊機可以是自由跌落式彈性回跳、非彈性式、壓縮氣體式或其他起動型式。


                                                                                                                                          圖一



                                                                                                                                                      圖二





試驗樣品:試驗樣品(插合或未插合的)應按規定安裝。為了使不平衡負載的影響減少至最小,盡可能地把在試驗平台上的試驗負載分布均勻。
試驗程序:
① 基本結構試驗
沿著試驗樣品三個互相垂直軸的每一方向應加上三次衝擊(共 18 次),如果試驗樣品通常安裝在減振器上衝擊,則減振器應依持續時間而選定。規定的試驗脈衝應分別符合圖 2004-1 或圖 2004-2的規定。而且持續時間及峰值應符合表 2004-2 的試驗條件之一的規定。
                                                                                                                                             試驗條件
② 測量
除非另有規定,在所要求的衝擊次數前後應進行測量。如有規定在試驗過程中也應進行測量。
a) 除非另有規定,所有接觸件的電負荷最大為 100mA;

b) 不允許有規定時間的電氣不連續性,應采用能檢測 1s 瞬斷的檢測器

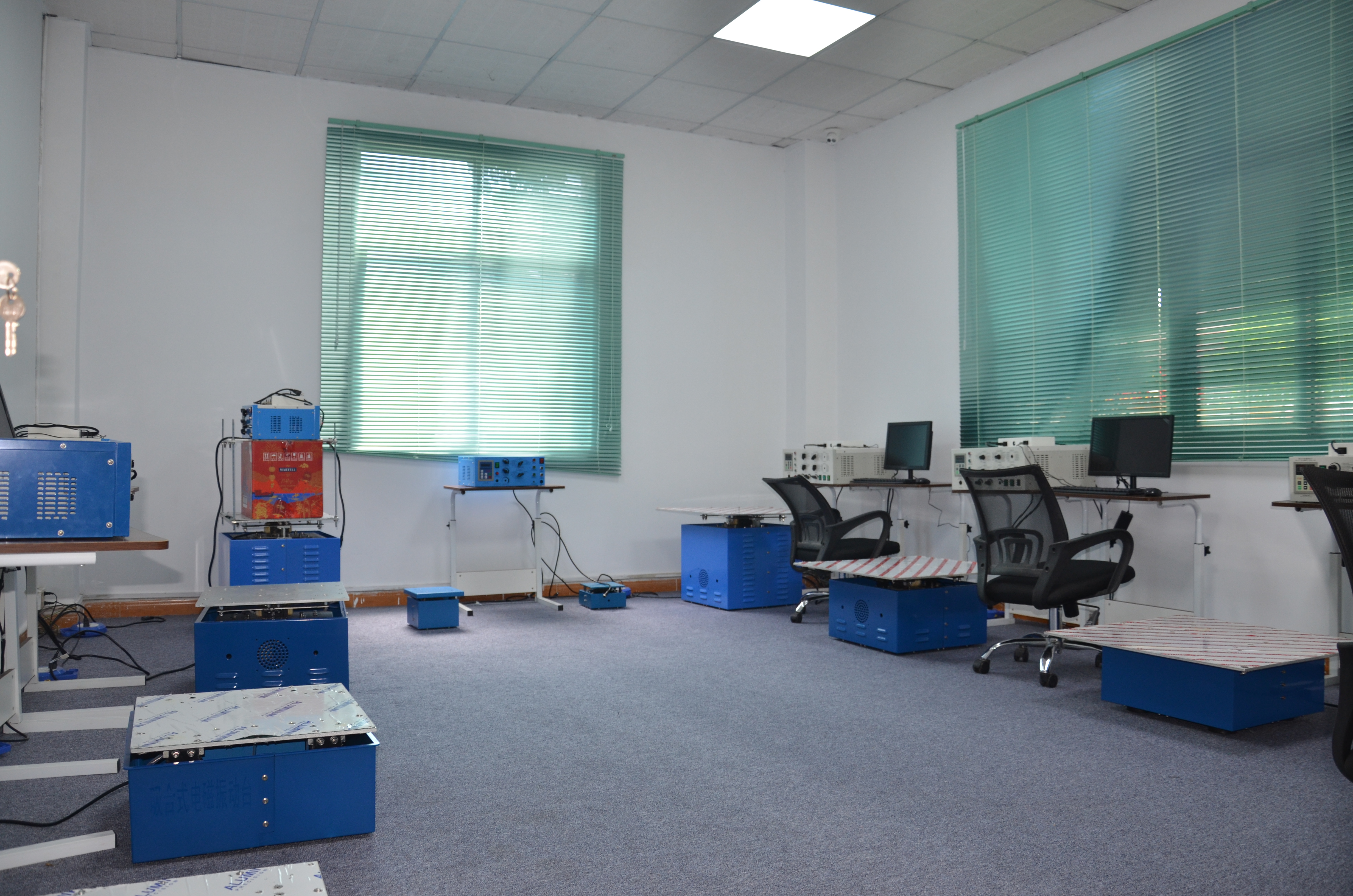

電磁式振動台
