高低溫濕熱試驗箱:電子件可靠性驗證的“全能衛士”

發布時間: 2025-12-23 09:47:56    來源:勤卓環試

       在電子產品高度集成化、智能化的今天,其核心電子元件的性能穩定性直接決定了產品的市場競爭力。從智能手機到新能源汽車,從工業控製設備到航空航天儀器,電子元件需在-70℃至180℃的極端溫度範圍,以及10%-98%RH的濕度波動中保持可靠運行。高低溫濕熱試驗箱作為模擬複雜環境的核心設備,通過精準控製溫濕度參數,為電子件提供全生命周期的可靠性驗證,成為保障產品質量的關鍵技術工具。
一、環境模擬:揭露電子元件的“隱形缺陷”
1. 溫度應力下的材料性能驗證

       電子元件的失效模式中,溫度相關問題占比超過60%。以電容為例,高溫環境下電解液蒸發速率加快,導致容量衰減率提升3-5倍;低溫則使電解液黏度增加,等效串聯電阻(ESR)上升,引發電路啟動困難。高低溫濕熱試驗箱通過-70℃至180℃的寬溫域控製,可精準複現極端溫度場景。例如,在新能源汽車IGBT模塊測試中,試驗箱模擬-40℃至150℃的循環衝擊,驗證焊料層在熱脹冷縮下的抗疲勞性能,確保模塊在-40℃低溫啟動時無開裂風險。

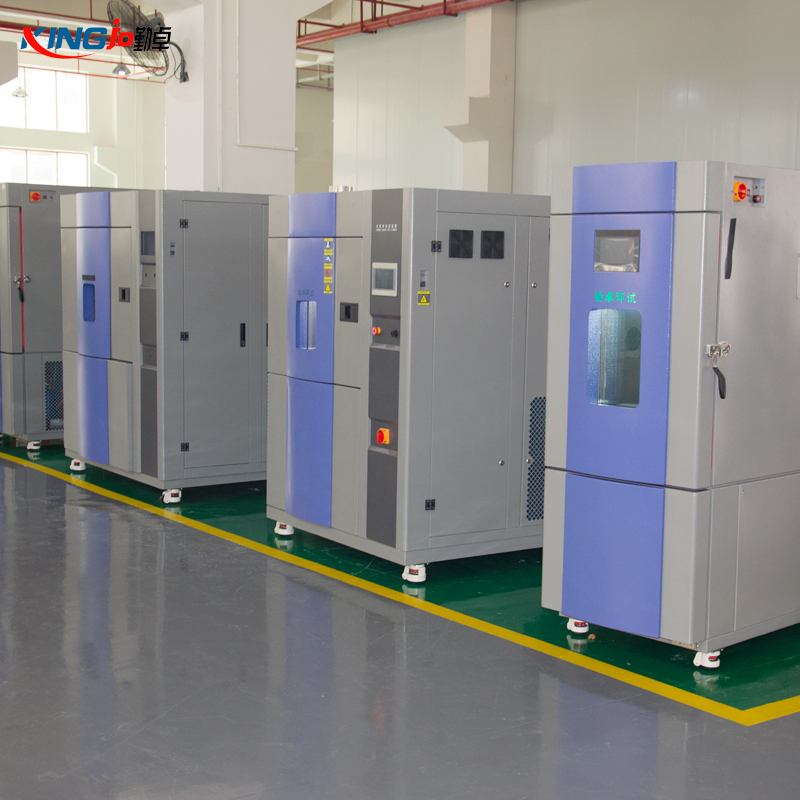

高低溫濕熱試驗箱


2. 濕度耦合下的腐蝕與絕緣失效分析
        濕度是電子元件的“隱形殺手”。當相對濕度超過85%時,金屬觸點表麵易形成微電池,加速氧化腐蝕;絕緣材料吸濕後介電常數變化,導致漏電流增加。試驗箱通過濕度調節係統,可實現10%-98%RH的精確控製。在5G基站射頻模塊測試中,模擬85%RH+85℃的“雙85”環境,驗證PCB板表麵塗層的防潮性能,確保模塊在熱帶雨林氣候下仍能保持10年以上的使用壽命。
3. 溫度循環中的熱應力釋放
        電子元件在溫度快速變化時,不同材料因熱膨脹係數差異產生內應力。試驗箱支持-70℃至180℃的快速溫變測試,升溫速率可達10℃/min,降溫速率8℃/min。在航空電子設備測試中,模擬飛機從地麵到高空(溫度從40℃驟降至-55℃)的極端場景,驗證封裝材料的抗熱震性能,確保元件在1000次循環後無分層、開裂現象。
二、全生命周期覆蓋:從研發到量產的質量管控
1. 研發階段:加速失效分析與設計優化
       試驗箱通過“溫度+濕度+時間”的三維應力組合,實現加速老化測試。例如,在LED驅動電源測試中,采用60℃/85%RH的恒定濕熱條件,將自然老化時間從10年壓縮至1000小時,快速定位電解電容漏液、變壓器絕緣失效等早期故障模式。基於測試數據,設計團隊可優化元件選型與布局,將產品平均無故障時間(MTBF)提升3倍。
2. 生產階段:過程質量監控與批次一致性驗證
       試驗箱集成於生產線,對每批次產品進行抽樣測試。在半導體封裝測試中,通過-40℃至125℃的快速溫變衝擊,檢測焊線鍵合強度與塑封料附著力,將虛焊、分層等缺陷檢出率提升至99.5%。某消費電子廠商引入試驗箱後,產品返修率從2.3%降至0.5%,年節約質量成本超千萬元。
3. 可靠性認證:符合國際標準的合規性測試

       試驗箱嚴格遵循GB/T 2423、IEC 60068等標準,支持溫度循環、恒定濕熱、交變濕熱等20餘種測試程序。在汽車電子領域,通過ISO 16750-4標準規定的“溫度衝擊+濕度負載”複合測試,驗證ECU在-40℃至85℃溫變下的功能安全性,確保產品通過車規級AEC-Q100認證。

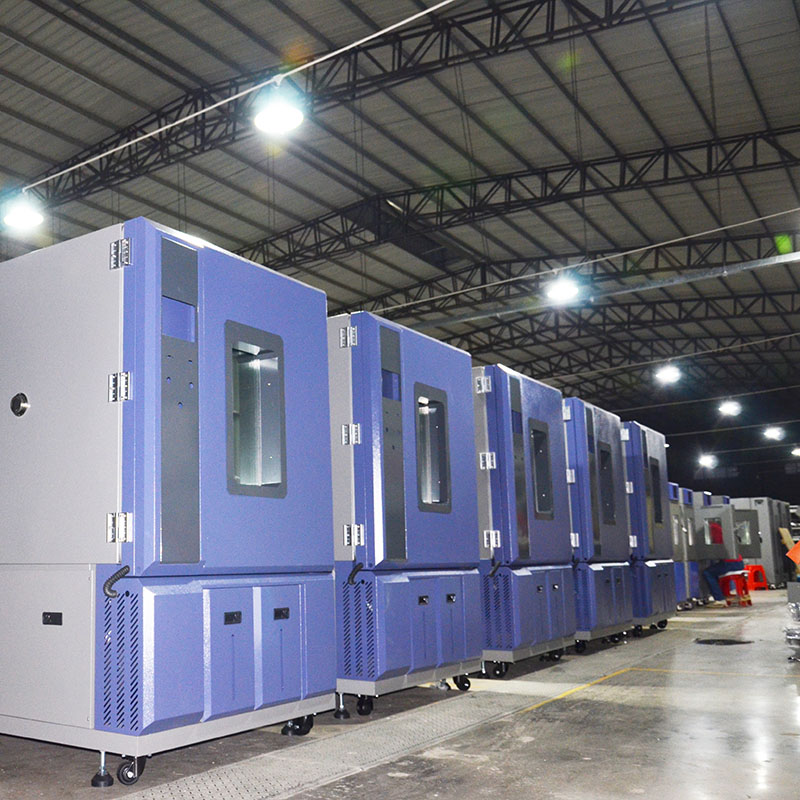

高低溫濕熱試驗箱


三、技術革新:智能化與高精度的未來趨勢
      新一代高低溫濕熱試驗箱采用PID+SSR協同控製技術,溫度波動度≤±0.3℃,均(jun1)勻度≤±1℃,濕度精度達±2.5%RH。配備7英寸觸摸屏與USB數據導出功能,可實時記錄溫濕度曲線並生成測試報告。部分高端型號集成遠程監控模塊,支持通過手機APP查看設備狀態,實現測試過程的數字化管理。
       在新能源、5G通信、人工智能等新興領域,電子元件的可靠性要求日益嚴苛。高低溫濕熱試驗箱作為質量管控的“最後一道防線”,正通過技術創新持續突破測試邊界,為電子產品的全球化競爭提供堅實的技術支撐。
