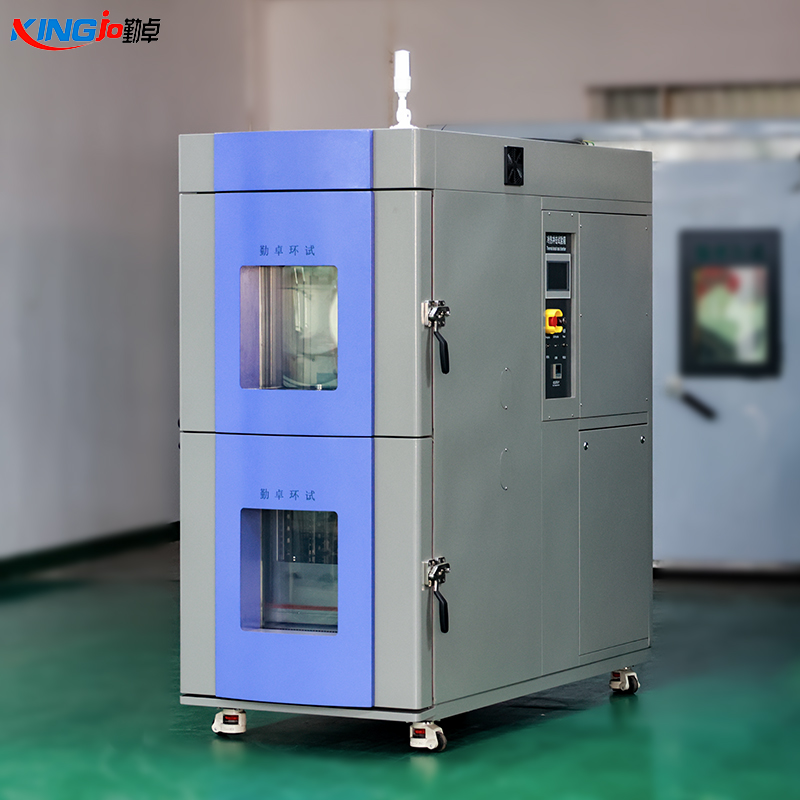

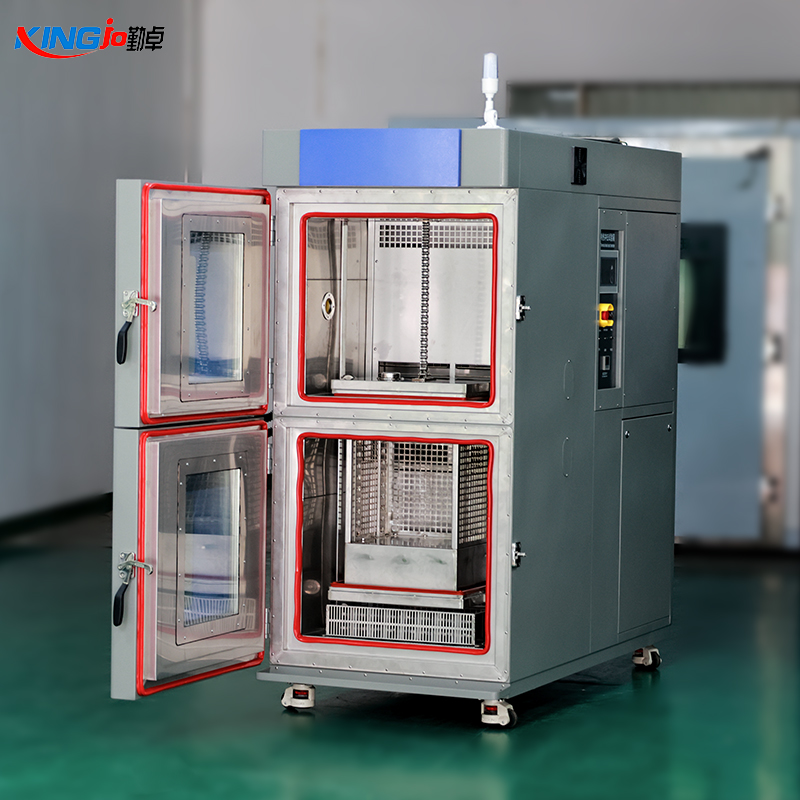

隨著半導體技術向高密度集成、微型封裝、高性能算力迭代,車載芯片、工業控製芯片、儲能功率芯片、消費級主控芯片已廣泛應用於各類複雜工況場景。芯片內部由晶圓、鍵合金線、微焊點、塑封膠體、銅引腳等多種材質構成,不同材料熱膨脹係數存在差異,對溫度驟變環境極為敏感。芯片在生產倉儲、整機啟停、戶外運行、區域溫差切換過程中,會頻繁承受極速高低溫交替應力,極易產生隱性結構與電氣故障。因此,高低溫衝擊測試是芯片研發定型、工藝驗證、車規及工業資質認證的核心環節,芯片冷熱衝擊試驗箱作為半導體行業專用可靠性檢測設備,可精準模擬極速溫變工況,為芯片品質優化與長期穩定性驗證提供科學試驗支撐。

溫度驟變引發的熱應力失效,是芯片最常見的隱性故障源頭,也是冷熱衝擊測試的核心檢測意義。常規靜態高低溫測試僅能驗證芯片恒溫耐受能力,無法模擬真實場景中極速溫差變化帶來的機械應力損傷。芯片多種複合材質在極速升溫、降溫過程中會出現伸縮速率不一致的情況,持續交變應力會逐步引發封裝分層、膠體開裂、微焊點疲勞脫落、鍵合線偏移斷裂等問題,同時會導致芯片漏電流增大、閾值電壓漂移、信號采集失真等電氣異常。這類缺陷具備極強潛伏性,常規質檢難以排查,芯片裝機運行後會逐步出現死機、功能失效、整機報錯等故障。依托芯片冷熱衝擊試驗箱,可實現高溫、低溫、常溫三區間極速切換,複刻設備啟停、晝夜溫差、機艙高溫、冬季極寒等嚴苛工況,快速激發潛伏性缺陷,高效篩選不合格試樣。
冷熱衝擊測試是優化芯片封裝工藝、物料選型的關鍵技術手段。當前高端芯片普遍采用輕薄化、高密度封裝設計,內部結構緊湊、容錯空間極小,對封裝膠材、焊接工藝、基板匹配度要求極高。不同批次物料、封裝工藝的適配差異,都會影響芯片抗溫變能力。通過芯片冷熱衝擊試驗箱開展周期性循環衝擊測試,研發人員可直觀對比不同材質、工藝方案下芯片的失效狀態,精準定位封裝薄弱環節。基於試驗數據優化封膠配方、焊接參數、基板貼合工藝,有效改善材質熱膨脹匹配度,從源頭解決芯片溫變開裂、參數漂移等問題,大幅提升產品結構穩定性與耐久性能。
嚴苛的冷熱衝擊篩選,可有效降低芯片終端應用的安全與售後風險。車載、工控、儲能、軍工等領域對芯片可靠性要求極高,單顆芯片失效可能引發整機故障甚至係統安全隱患。未經冷熱衝擊篩選的芯片,在溫差交變工況下故障率大幅提升,易造成設備停機、數據異常、功能失靈等問題。芯片冷熱衝擊試驗箱可實現數百次連續循環衝擊測試,完成加速應力篩選,模擬芯片數年生命周期的溫變老化損耗,提前剔除品質不穩定產品。同時設備可全程監測芯片電氣參數變化,精準驗證極端溫變環境下芯片的工作穩定性,保障芯片在複雜工況下長期可靠運行,降低企業售後成本與品牌風險。

冷熱衝擊測試是芯片行業合規準入的硬性標準,適配各類高端認證規範。目前JESD22、AEC-Q100、GB/T2423.22等國內外半導體檢測標準,均將溫度衝擊測試列為芯片可靠性定型的必測項目。芯片冷熱衝擊試驗箱的測試流程、參數精度完全貼合行業規範,可自動記錄衝擊次數、溫變曲線、試樣狀態等完整數據,生成可追溯的標準化檢測報告,滿足芯片研發驗收、第三方資質認證、下遊客戶審廠、車規入網等合規需求,助力企業產品順利切入高端供應鏈市場。
綜上所述,高低溫衝擊測試是芯片研發質控體係中不可或缺的核心工序,直接決定芯片的環境適配能力與使用壽命。芯片冷熱衝擊試驗箱憑借極速溫變切換、工況模擬真實、測試數據精準、適配半導體嚴苛標準的優勢,成為芯片可靠性驗證的核心設備。規範開展冷熱衝擊測試,持續優化芯片封裝與生產工藝,是半導體企業提升產品核心競爭力、適配高端工況應用、實現高質量發展的重要保障。
