單通道風冷機廠家
適用於航空航天產品、信息電子儀器儀表、材料、電工、電子產品、各種電子元器件，在高溫、低溫或濕熱環境下的各項性能指標的檢驗。試驗數據可通過U盤拷貝，電腦無需安裝任
適用於航空航天產品、信息電子儀器儀表、材料、電工、電子產品、各種電子元器件，在高溫、低溫或濕熱環境下的各項性能指標的檢驗。試驗數據可通過U盤拷貝，電腦無需安裝任
適用於航空航天產品、信息電子儀器儀表、材料、電工、電子產品、各種電子元器件，在高溫、低溫或濕熱環境下的各項性能指標的檢驗。試驗數據可通過U盤拷貝，電腦無需安裝任

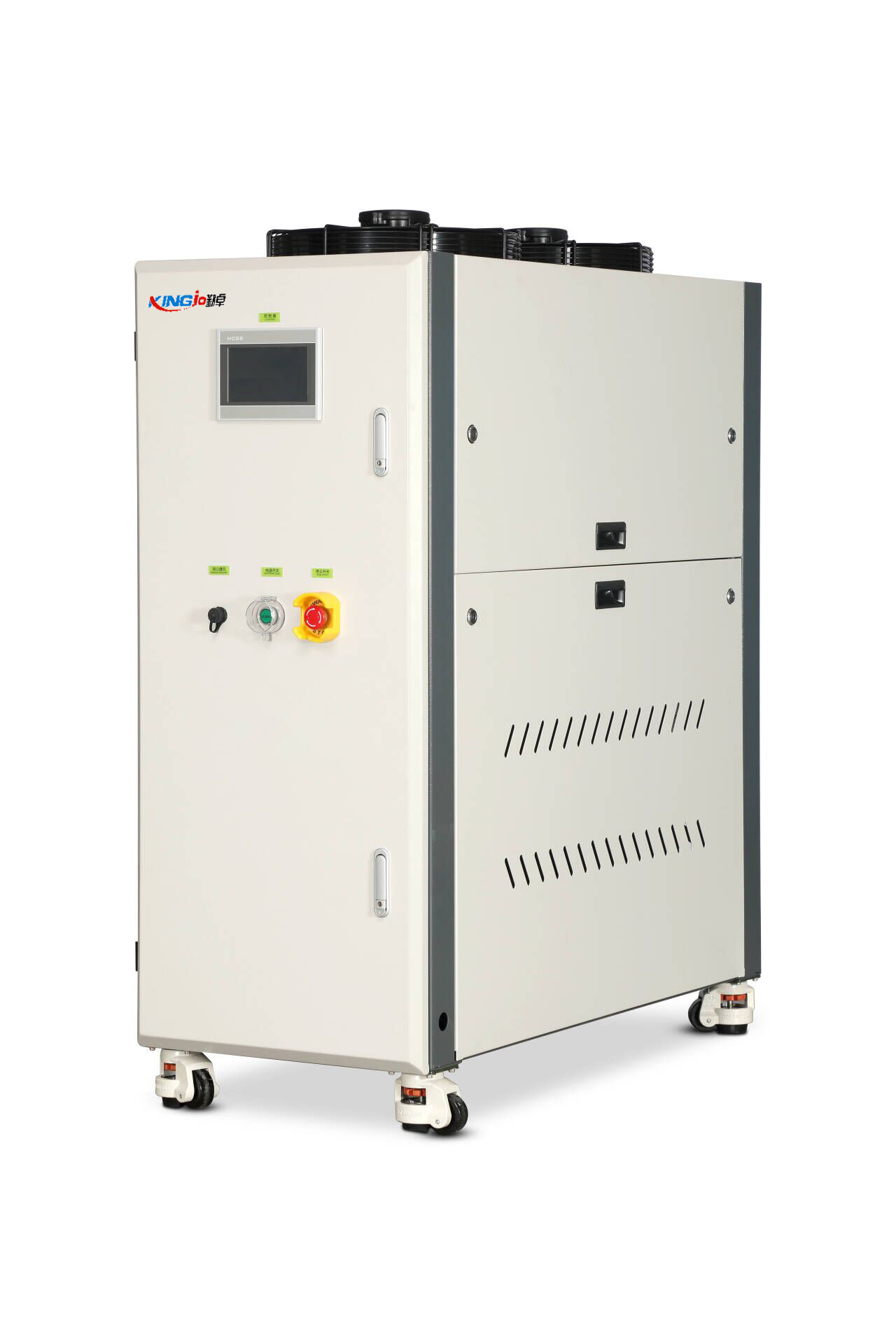

一、勤卓品牌單通道風冷機設備簡介
1.1 技術指標
|
輸入電源 |
AC380V±5% ，50Hz±5% ，三相五線製 |
|
溫度指標 |
常溫型：0℃~50℃，溫度範圍內可調可控，溫度控製精度≤±1℃（穩定狀態下），溫度顯示分辨率0.1℃，進、出風口安裝溫度探頭 |
|
流量指標 |
0~1500m³/h可單獨調控，配備風速計，測量風速和風量 |
|
壓力指標 |
壓力範圍0~200Pa，出風口傳感器壓力檢測顯示 |
|
製冷功率 |
≥4kW@25℃ |
|
製熱功率 |
≥2kW@25℃ |
|
升降溫速率 |
≥2℃/min（空載短接，全程平均） |
|
冷卻方式 |
風冷 |
|
風倉 |
按需求定製（根據電池模組尺寸和數量） |
|
濕度 |
使用濕度變送器，檢測顯示濕度（不控濕） |
|
負載 |
模組、電池包等 |
|
工作模式 |
以太網通訊模式，支持Modbus Tcp通信，可實現本地和遠程的手動/自動控製，並提供遠程控製通訊協議，可選配定製CAN通訊 |
|
輸入功率 |
整機最大運行功率約11kW |
|
配件 |
提供風冷機進、出水口連接管，總長度10m ，並且具備防老化功能 |
|
設備尺寸 |
≈D 1400×W 1000×H 1800 mm（不含風管接頭100mm等部分突出，主體顏色默認RAL7035，或客戶備注定製）
|
注明：如上技術指標，未特殊注明測試工況時，默認為空載。
本設備主要由溫控係統、鈑金機殼和電控係統三部分組成，其主要的溫控單係統原理簡圖如下：
溫控係統采用PID算法+SSR控製模式，PID算法控製原理簡圖如下：
通訊方式：設備提供標配以太網和Rs485通訊，並可選配CAN通訊接口，提供通訊協議，可通過上位機遠程設定流量、溫度等參數，可通過上位機實時記錄並導出溫度、流量、壓力等數據；
支持國內外主流充放電機設備聯動功能，如星雲、AVL等，並現場支持充放電機廠商進行聯動功能測試；
1） 可對負載係統進行加熱、降溫測試；
2） 可實現恒定風流量+溫度輸出；
3） 可實現與充放電機聯動功能測試，並現場支持測試通訊響應時間、流量響應時間、溫度響應時間等實測數據；
1) 係統采用S7-200西門子 PLC 控製係統，觸屏式7寸彩色液晶顯示，可實時監控係統運行狀態，顯示設定值及實時運行參數。
2) 係統可選擇固定溫度設定，也支持變動溫度設定。
3) 係統內置趨勢曲線顯示功能，可顯示預設溫度、流量、壓力參數值和實時參數。
4) 係統內置故障報警功能，可以幫助工程師查詢及時獲知故障信息，及時維護處理。
5) 故障記錄功能則對方便工程師查詢曆史故障，有效處理相關問題。
6) 係統默認支持以太網通訊和Rs485、可選定製CAN 2.0通訊，可實現與上位機聯動，或與充放電測試機、BMS 等通訊，支持Modbus Tcp協議，同時係統可支持 USB 數據存儲。
1）電源逆缺相報警；
2）循環超溫報警；
3）出風流量過高、過低報警；
4）出風壓力過高、過低報警；
5）鼓風機過載、過流報警；
6）製冷係統高、低壓監測、報警；
7）壓縮機過流報警；
8）有回風口、壓力監控及故障等報警功能。
9）設備設置二級獨立超溫保護功能；
10）設備出現故障後，除需要報警外，還需要自動記錄故障代碼，故障位置和故障信息；
1）主要配置
壓縮機：一台鬆下/日立/穀輪壓縮機，使用R134a冷媒；
循環風機：1台鼓風機；
其他：防老化塑膠軟管，風道為密閉係統，具備負載放置風倉，滿足一定數量的不同尺寸模組放置，風倉可放置在步入式環境試驗倉內，設置進、出口接頭，方便連接風管；
西門子PLC+7寸觸摸屏
壓力傳感器精度±0.5%
風速傳感器精度±0.5%
溫度傳感器：PT100
2）主要部件質保要求：
壓縮機：提供一 年質保期；
鼓風機：提供一年質保期；
|
序號 |
名稱 |
參數 |
數量 |
品牌 |
|
1 |
壓縮機 |
1台，3相380V/50Hz |
1 |
鬆下/日立/穀輪或同等品牌 |
|
2 |
循環鼓風機 |
1台,3相380V/50Hz |
1 |
微光/頓力或同等品牌 |
|
3 |
變頻器 |
VDF022 |
1 |
台達 |
|
4 |
控製器 |
S7-200 |
1 |
西門子PLC |
|
5 |
流速計 |
0~1500m³/h 流速計 |
1 |
西森或國內外同等品牌 |
|
6 |
電器件 |
斷路器、中間繼電器等 |
若幹 |
法國施耐德/德國西門子 |
|
7 |
壓力傳感器 |
0~2bar，0.5級 |
1 |
美國GEMS/禦賓 |
|
8 |
溫度傳感器 |
PT100/NTC |
2 |
德國久茂/思米思 |
|
9 |
風倉 |
容量尺寸定製，304不鏽鋼 |
1 |
一進一出風口 |
|
10 |
電源線 |
5m |
1 |
品牌供應商 |
|
11 |
循環風管 |
保溫風循環管 內徑依據分倉而定 |
10m |
定製品牌 如需增加長度，請特別注明 |
係統工程
|
項目 |
要求 |
|
環境氣壓 |
85～106kpa |
|
設備運行海拔 |
0～2000m |
|
存儲環境溫度 |
-10～55℃ |
|
工作環境溫度 |
5～35℃ |
|
工作環境濕度 |
0～90%（非冷凝） |
|
防護等級 |
IP20 |
|
場地承重 |
要求≥400kg/m2 |
2.0 標準參考
設備設計參考如下通用性標準：
1) 設備機械和電氣設計和安裝符合國標GB5226.12008《機械電氣安全標準》；
2) 設備噪音符合國標GB12348-2008《工業企業廠界噪聲排放標準》；
3) 設備電氣接地需滿足國標GB50169-92《接地裝置施工及驗收規範》
4) GB9237—2001 製冷和供熱用機械製冷係統安全要求
5) GB/T17791—1999 空調與製冷用無縫銅管
6) JB/T4119—1991 製冷用電磁閥
7) GB4272-92 設備及管道保溫技術通則
設備最終驗收以技術協議內容要求為準。
3.0 勤卓售後服務
（1）安裝調試驗收
供方應負責免費包裝及送貨至需方地點, 並派技術人員現場免費安裝
調試並交付使用，自帶必要的專用工具，安裝調試及所派人員的一切費用由供方承擔，免費培訓操作員至到操作員會獨立操作為止。
所供設備按國家標準技術或根據雙方擬定的技術參數進行驗收。調試完成後，由需方負責人簽字認可。
（2）勤卓售後服務承諾
產品由供方負責進行售後服務。
設備的質量保證期為一年（從設備驗收合格之日起）。質保期內，在產品本身質量問題而導致設備故障的，供方免費給予維修，並對易損件進行免費更換。
供方應承諾終身提供配件和維修服務。
若產品出現質量問題，在接到報修電話（或傳真件）實行 4 小時內電話回複，
若電話裏不能解決問題，則在 48 小時內由供方專業維修人員上門處理。
供方應在產品交付後或後期使用過程中不定期對技術人員、銷售人員和客戶使用人員進行專業技術培訓，終生負責維修保養。保證需方工作的順利進行。供方應長期為用戶免費提供產品使用說明書、維護谘詢、技術谘詢服務。
