還記得原來矽膠產品（pǐn）出現發黃的現象已經成為了很（hěn）多人心目中的印記，在矽膠智能手機套才出來的時（shí）候矽膠套大麵積撲入市場（chǎng），透明色白色等等保護套使用不久就出現變黃變色的（de）現象導致人們記得矽膠產品出現變黃是本質問（wèn）題，那麽矽膠產（chǎn）品出現變黃的主要原因（yīn）到底是出現在哪裏（lǐ）呢，你真的了（le）解過嗎？

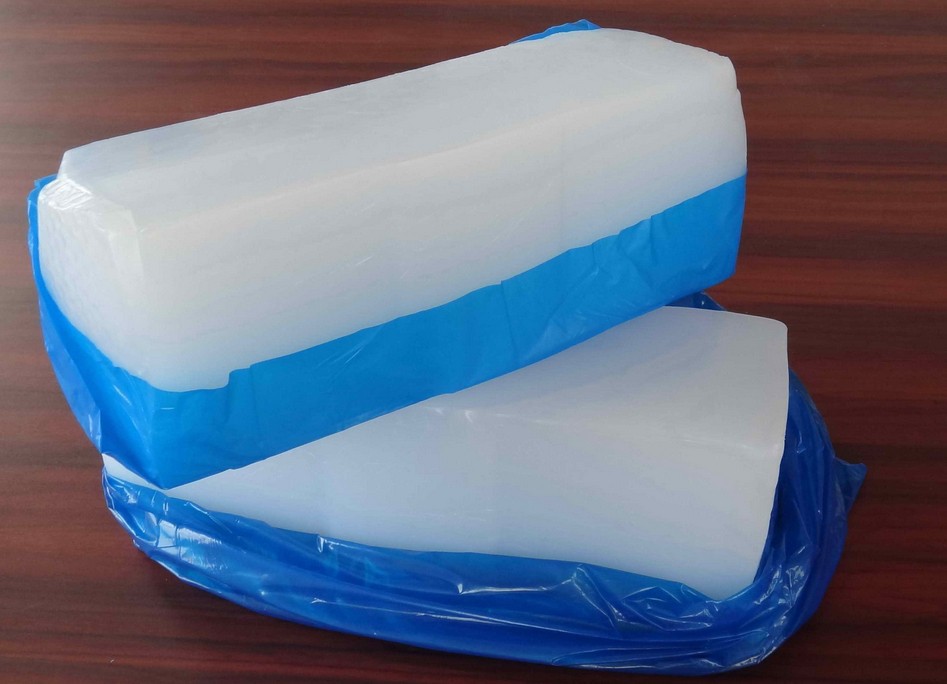

　　從矽膠製品廠家生產硫化工藝上來講一般（bān）不會出現（xiàn）產品發白的（de）現象，而在原材料廠家的工藝當中材質出現變黃處理白炭黑中鐵離子含量有關，也和白炭黑的PH值，矽膠生產生產工藝，還有生產生膠時用（yòng）的催化（huà）劑有關，當然每批次的白炭黑鐵含量都有（yǒu）差異，如果不測出的話產品是否會變黃（huáng）也有一定的因素！

　　在催化劑方麵，生膠一般是用四甲（jiǎ）基（jī）氫氧化銨作為催化劑，在破媒階段處理不好的話，會導致生膠本身偏（piān）黃，這個自己（jǐ）把生膠從箱子內拿出來對比一（yī）下看看就知道了。另外高乙烯基（jī）生膠（乙（yǐ）烯基含量（liàng）1%以上）特別容易發黃，如果你的配方中高乙烯生膠（jiāo）用量比別人多的話，有可（kě）能出現混煉膠（jiāo）沒有別人通透的情況。

　　另一方麵就是使用產品在使用過程中在不同環（huán）境下是否正確（què）的使用，比如長期暴曬，臭氧環境下（xià）使用，高溫情況（kuàng）下存放等（děng）等因素（sù）。最後就（jiù）是（shì）原材料廠家的環境機台問題了，捏合機在使用時，要注意（yì）攪拌槳是否有裂痕漏（lòu）水以及冷水是否過冷，導致缸內壁（bì）出現冷（lěng）凝水，這些易導致（zhì）混煉膠發黃，特別是夏季，注意溫差。還有盤根，檢查盤根是否有漏。
