大約一年前，斯托克韋（wéi）爾彈（dàn）性材料公司（Stockwell Elastomerics）在賓夕法尼亞州費城的主（zhǔ）公樓屋頂上對多種材料進行暴（bào）露測試。本實驗測試了 37種橡膠聚合物樣品，包括SBR（苯乙烯-丁二（èr）烯橡膠）、氯丁橡膠、EPDM（環氧（yǎng）丙烷二單體）、ECH（環氧氯丙（bǐng）烷）、PORON（微孔聚氨酯泡沫塑料）、 矽膠海（hǎi）綿、矽膠泡沫塑料（liào）、固體矽膠、氟矽橡膠製品等。該地區氣候變化較大，氣溫變化從-15℃到38℃，年降水（shuǐ）量總（zǒng）計1659mm，風速最高可達97  Km/h。

美國斯托克韋爾彈性材料公（gōng）司戶外暴露實驗

　　正如實驗前預測（cè）的一（yī）樣，矽基（jī）材料在長達一年（nián）的暴露的測評中表（biǎo）現最好，材料性能變化最小。矽基材料在尺寸或厚度上幾乎沒有變化（huà），也沒有開 裂，僅由於（yú）樣品上的灰塵的堆積造成表麵輕微變色。由於有機矽具有彈性體的化學結構，其無機骨架分子結構模型（xíng）增強了材（cái）料對其他化學物質的 抵抗力，因此矽基材料不會像類似材料那樣降解。此外矽氧鍵（jiàn）在原子水平上的高結合強度（dù）使得材料具有很高的耐熱（rè）性和抗紫外線能力。

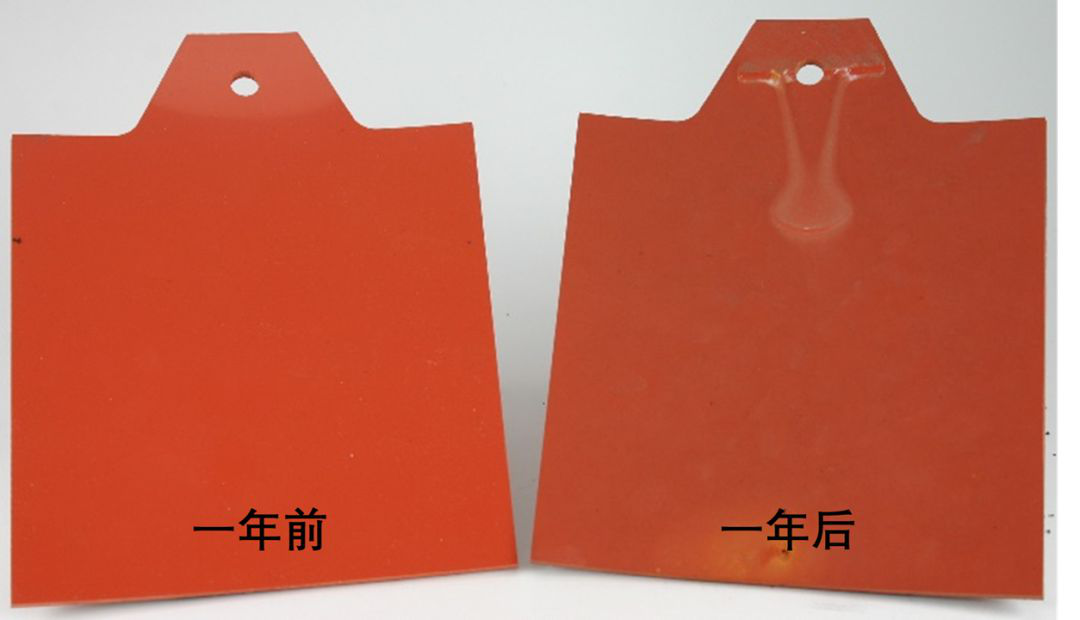

矽基材料實驗對比前後

　　其他聚合材料如Poron和混合（hé）海綿等，在實驗（yàn）測評中表現（xiàn）並不好。雖然Poron和（hé）其他聚氨酯（zhǐ）泡（pào）沫塑料在室（shì）內環境中是很好的密封材料，但在戶外長 時間暴露在陽光下，特別是紫外線下，材料會發生嚴（yán）重的開裂（liè）和脆化。

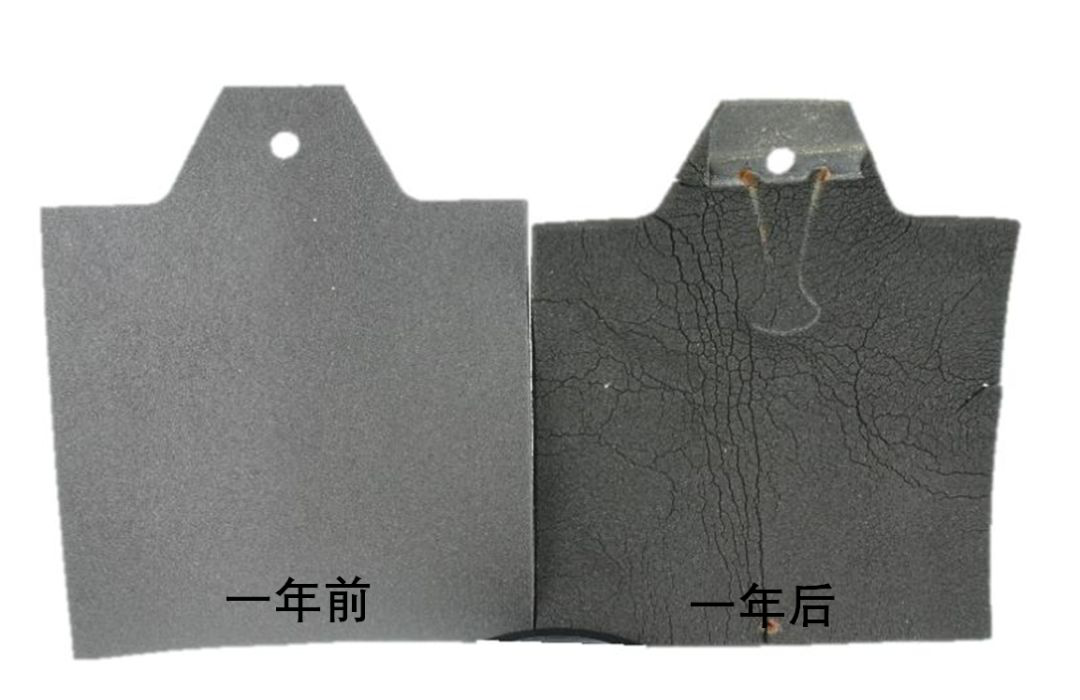

Poron材料實驗對比前後

　　低密度聚氨酯（zhǐ）泡沫的情況甚至更糟，隨著暴露（lù）時間的增長，材料逐漸（jiàn）風化（huà）解體。

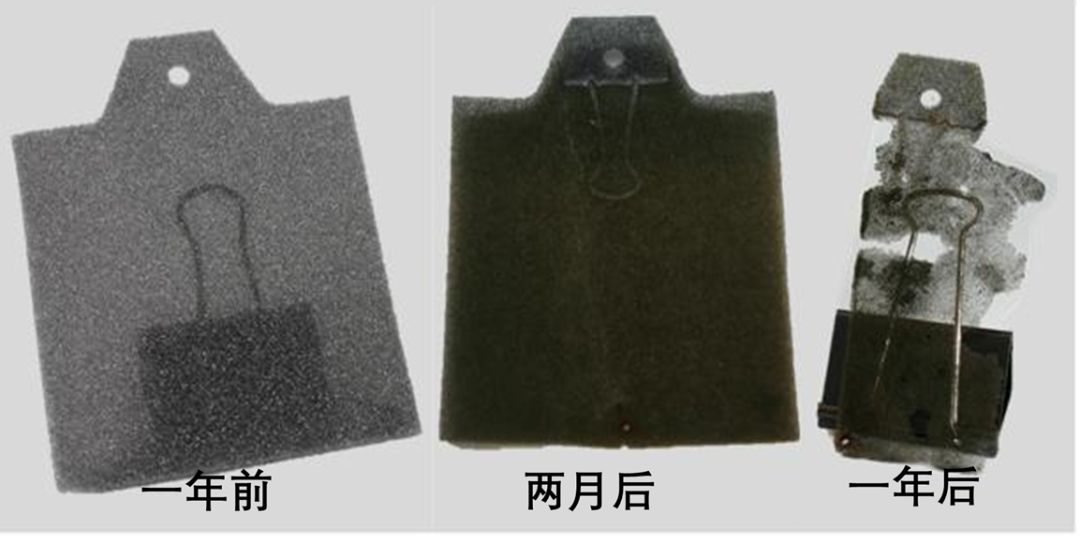

低密度聚氨酯泡沫材料實驗（yàn）對比前後

　　在為期（qī）一年的試驗中（zhōng），氯丁橡膠和（hé）混合（hé）海綿的損傷（shāng）程度相當，在試驗過程（chéng）中兩種材料的實驗樣本都出（chū）現了丟（diū）失或損壞。由（yóu）於陽光暴曬和高溫導致 樣本材料（liào）嚴重幹燥腐蝕，一陣強風就可能（néng）會把（bǎ）實驗樣品從測試板吹下來。

　　其（qí）他（tā）實驗測評（píng）結果包括：非矽酮（tóng）固體橡膠材料實驗樣品整體略有收縮。矽基導電材料由於電阻率顯著提高，導電性能出現下降。而導電（diàn）氯丁橡膠 材料由於失去了電阻（zǔ）性表麵塗層（céng）而提高了導（dǎo）電性性能。

　　在工程（chéng）設計選材時，人們通常隻關注產品的機械、化學或（huò）電氣（qì）工藝需求。但通過本次實驗測評，戶外（wài）暴露和紫外線（xiàn）照射也應（yīng）成為人們需要關注的 重點。對某些材料而言戶外紫外線直射可（kě）能是決定產品性能是否可靠的（de）關（guān）鍵因素。雖然不同材（cái）料都具有各自適用的材料（liào）優點，但確保戶（hù）外暴露不 會導（dǎo）致材料退化仍（réng）然很重要。
